Einführung
Betreten Sie ein Ingenieurbüro und erwähnen Sie 'Stahl', und Sie werden wahrscheinlich ein Dutzend verschiedene Werkstoffnummern hören: C45, 4140, 1.4301, 316... Was bedeuten sie alle? Warum gibt es so viele, und wie wählt man den richtigen?
Stahl ist das Rückgrat der modernen Fertigung, aber seine Komplexität kann überwältigend sein. Mit Tausenden von Sorten, mehreren Nomenklatursystemen und unzähligen anwendungsspezifischen Anforderungen ist die Auswahl der geeigneten Stahlsorte sowohl eine Kunst als auch eine Wissenschaft.
Wissenswertes
Es gibt weltweit über 3.500 verschiedene Stahlsorten, jede optimiert für spezifische Anwendungen, Umgebungen und Leistungsanforderungen.
Dieser umfassende Leitfaden wird Stahlsorten entmystifizieren, die Hauptkategorien erklären, Nomenklatursysteme entschlüsseln und praktische Anleitungen zur Auswahl des richtigen Materials für Ihre Anwendung bieten.
Was ist Stahl?
Im Kern ist Stahl eine Legierung aus Eisen und Kohlenstoff, die typischerweise 0,02% bis 2,0% Kohlenstoff nach Gewicht enthält. Aber moderne Stähle sind weitaus komplexer und enthalten verschiedene Legierungselemente zur Erzielung spezifischer Eigenschaften.
Grundzusammensetzung
- Eisen (Fe): Das Hauptelement, typischerweise 98-99% in den meisten Stählen
- Kohlenstoff (C): Das wichtigste Legierungselement, 0,02-2,0%; beeinflusst Festigkeit und Härte dramatisch
- Legierungselemente: Chrom, Nickel, Molybdän, Mangan, Silizium und andere für spezifische Eigenschaften hinzugefügt

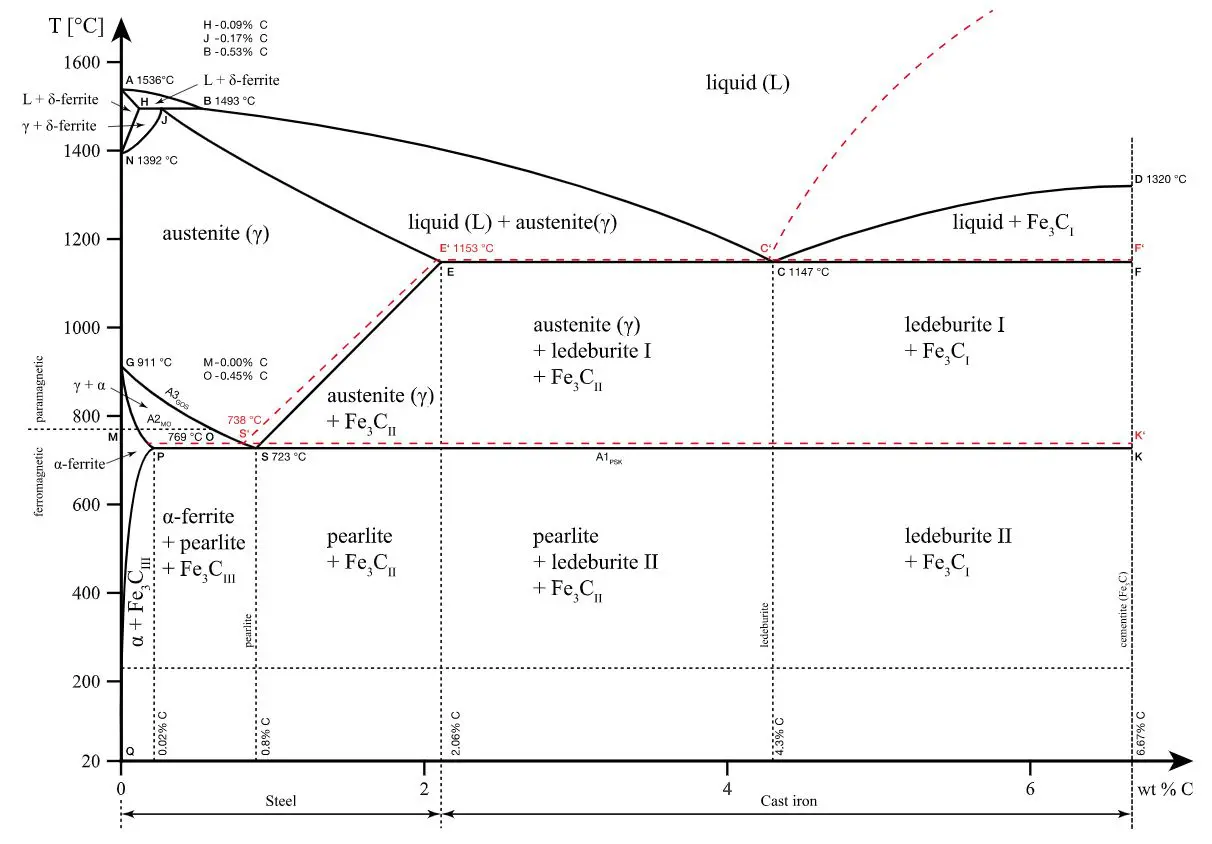

Eisen-Kohlenstoff-Diagramm: Phasen, Umwandlungspunkte und der Kohlenstoffbereich der Stähle
Das Eisen-Kohlenstoff-Diagramm verstehen
Das obige Phasendiagramm zeigt, wie Eisen und Kohlenstoff bei verschiedenen Temperaturen interagieren – ein fundamentales Werkzeug zum Verständnis von Stahlsorten:
- X-Achse (Kohlenstoffgehalt): Zeigt den Kohlenstoffanteil von 0% bis 6,67%. Stahl enthält 0-2% Kohlenstoff, darüber hinaus spricht man von Gusseisen.
- Y-Achse (Temperatur): Zeigt Temperaturen von Raumtemperatur bis über 1500°C und die Phasenübergänge bei verschiedenen Wärmebehandlungen.
- Stahlbereich (0-2% C): Der linke Teil des Diagramms zeigt den Stahlbereich. Kohlenstoffarme Stähle (<0,3%) sind weich und gut schweißbar, kohlenstoffreiche Stähle (0,6-2%) sind hart aber spröder.
- Phasen: Ferrit (α) ist weich und magnetisch, Austenit (γ) ist bei hohen Temperaturen stabil, Perlit ist ein Gemisch aus Ferrit und Zementit mit guter Festigkeit.
Dieses Diagramm erklärt, warum Wärmebehandlungen wie Härten, Anlassen und Normalisieren funktionieren – sie nutzen die Phasenumwandlungen, um gewünschte Eigenschaften zu erzielen.
Warum so viele Sorten?
Verschiedene Anwendungen erfordern unterschiedliche Eigenschaften. Stahlsorten werden entwickelt, um spezifische Merkmale für bestimmte Anwendungsfälle zu optimieren:
Strukturanwendungen
Benötigen Festigkeit und Schweißbarkeit (Gebäuderahmen, Brücken)
Mechanische Komponenten
Erfordern Härte und Ermüdungsbeständigkeit (Zahnräder, Wellen)
Korrosionsbeständigkeit
Wesentlich für chemische, marine oder Lebensmittelverarbeitungsumgebungen
Hochtemperatureinsatz
Erfordern Kriechfestigkeit und Oxidationsbeständigkeit (Kessel, Turbinen)
Hauptstahlkategorien
Stahlsorten werden grob nach Kohlenstoffgehalt und Legierungselementen klassifiziert. Lassen Sie uns jede Kategorie im Detail erkunden.
Niedrig gekohlte Stähle (< 0,3% C)
Definition
Auch 'Baustahl' genannt, mit weniger als 0,3% Kohlenstoff. Dies sind die häufigsten und wirtschaftlichsten Stähle.
Haupteigenschaften
- Zugfestigkeit: Moderat (400-500 MPa typisch)
- Duktilität: Ausgezeichnet - leicht zu formen, biegen und schweißen
- Schweißbarkeit: Ausgezeichnet - kein Vorwärmen erforderlich
- Bearbeitbarkeit: Gut bis ausreichend
- Härtbarkeit: Kann nicht wesentlich durch Wärmebehandlung gehärtet werden
Häufige Sorten
| Sorte | Kohlenstoff % | Typische Anwendungen |
|---|---|---|
| C15 / 1015 | 0.15% | Niedrigbelastete Teile, allgemeine Fertigung |
| C22 / 1022 | 0.22% | Wellen, Stifte, Konstruktionsteile |
| St37-2 / A36 | ~0.20% | Baustahl, allgemeine Konstruktion, Rahmen |
Typische Anwendungen
Gebäudestrukturen, Karosserieteile, Drahtprodukte, Muttern und Schrauben, allgemeine Fertigung.
Mittel gekohlte Stähle (0,3-0,6% C)
Definition
Das Arbeitspferd des Maschinenbaus, das Festigkeit und Duktilität ausbalanciert.
Haupteigenschaften
- Zugfestigkeit: Gut (600-800 MPa typisch)
- Härtbarkeit: Kann für signifikante Härtung wärmebehandelt werden
- Schweißbarkeit: Ausreichend - Vorwärmen oft empfohlen
- Balance: Guter Kompromiss zwischen Festigkeit und Duktilität
Häufige Sorten
| Sorte | Kohlenstoff % | Typische Anwendungen |
|---|---|---|
| C35 / 1035 | 0.35% | Allgemeine Maschinenteile, Kurbelwellen |
| C45 / 1045 | 0.45% | Wellen, Zahnräder, Schrauben, Bolzen (Arbeitspferdsorte) |
| 42CrMo4 / 4140 | 0.42% | Hochfeste Wellen, Zahnräder, kritische Komponenten |
Typische Anwendungen
Wellen, Zahnräder, Pleuelstangen, Kurbelwellen, Schrauben, Bolzen, Maschinenteile.
Hochgekohlte Stähle (0,6-2,0% C)
Definition
Maximale Härte und Verschleißfestigkeit, aber reduzierte Duktilität.
Haupteigenschaften
- Härte: Ausgezeichnet bei Wärmebehandlung (55-65 HRC erreichbar)
- Verschleißfestigkeit: Ausgezeichnet
- Sprödigkeit: Kann spröde sein, wenn nicht richtig angelassen
- Schweißbarkeit: Schlecht - spezielle Verfahren erforderlich
Häufige Sorten
| Sorte | Kohlenstoff % | Typische Anwendungen |
|---|---|---|
| C60 / 1060 | 0.60% | Federn, hochfester Draht |
| C80 / 1080 | 0.80% | Schneidwerkzeuge, Stempel, Matrizen |
| 100Cr6 / 52100 | 1.00% | Lagerringe, Kugeln, Präzisionswälzelemente |
Typische Anwendungen
Federn, Schneidwerkzeuge, Lager, Matrizen, hochfester Draht.
Rostfreie Stähle (> 10,5% Cr)
Definition
Definiert durch einen Mindestchromgehalt von 10,5%, der eine schützende Oxidschicht bildet, die Korrosionsbeständigkeit bietet.
Haupttypen
Austenitisch (300er Serie)
Beispiele: 304, 316, 321
Nicht magnetisch, ausgezeichnete Korrosionsbeständigkeit, kann nicht durch Wärmebehandlung gehärtet werden. Häufigste Edelstahlfamilie.
Ferritisch (400er Serie)
Beispiele: 430, 409
Magnetisch, gute Korrosionsbeständigkeit, günstiger als austenitisch.
Martensitisch (400er Serie)
Beispiele: 410, 420, 440C
Magnetisch, durch Wärmebehandlung härtbar, mäßige Korrosionsbeständigkeit.
Duplex
Beispiele: 2205, 2507
Kombination aus austenitischen und ferritischen Strukturen, ausgezeichnete Festigkeit und Korrosionsbeständigkeit.
Häufigste Sorten
| Sorte | Typ | Typische Anwendungen |
|---|---|---|
| 1.4301 / 304 | Austenitisch | Lebensmittelausrüstung, chemische Verarbeitung, Allzweck |
| 1.4401 / 316 | Austenitisch | Marine, Chemie, Pharma (überlegene Korrosionsbeständigkeit) |
| 1.4462 / 2205 | Duplex | Öl & Gas, chemische Verarbeitung, hochfeste Anwendungen |
Hochlegierte Stähle (Spezialsor ten)
Dies sind spezialisierte Stähle mit hohen Prozentsätzen an Legierungselementen, die für extreme Bedingungen entwickelt wurden:
- Werkzeugstähle (H13, D2, etc.): Extreme Härte und Verschleißfestigkeit für Werkzeuge
- Maraging-Stähle: Ultrahochfestigkeit kombiniert mit Zähigkeit (Luft- und Raumfahrt)
- Hochtemperaturlegierungen (Inconel, etc.): Behalten Festigkeit bei extremen Temperaturen
Diese spezialisierten Sorten verdienen ihren eigenen ausführlichen Artikel - bleiben Sie dran!
Stahleigenschaften erklärt
Das Verständnis der wichtigsten Materialeigenschaften hilft bei der Auswahl der richtigen Sorte. Hier ist, was am wichtigsten ist:
Zugfestigkeit
Die maximale Spannung, die ein Material beim Dehnen aushalten kann, bevor es bricht. Gemessen in MPa oder PSI.
Beeinflusst durch: Kohlenstoffgehalt, Legierungselemente, Wärmebehandlung
Härte
Widerstand gegen Eindringen, Verschleiß und Verformung. Gemessen auf Rockwell (HRC), Brinell (HB) oder Vickers (HV) Skalen.
Beeinflusst durch: Hauptsächlich Kohlenstoffgehalt, plus Wärmebehandlung
Duktilität & Zähigkeit
Fähigkeit zur Verformung ohne zu brechen (Duktilität) und Energie vor dem Bruch zu absorbieren (Zähigkeit).
Zielkonflikt: Allgemein inverse Beziehung zur Härte
Schweißbarkeit
Leichtigkeit des Schweißens ohne Rissbildung oder spezielle Verfahren.
Faustregel: Höherer Kohlenstoff = schwerer zu schweißen
Bearbeitbarkeit
Leichtigkeit des Schneidens, Bohrens und Bearbeitens.
Beste: Niedriggekohlte und freiarbeitende Sorten (11XX-Serie)
Korrosionsbeständigkeit
Fähigkeit, Rost und chemischem Angriff zu widerstehen.
Schlüssel: Rostfreie Stähle mit hohem Chromgehalt
Wärmebehandlung & ihr Einfluss auf Eigenschaften
Wärmebehandlung kann Stahleigenschaften dramatisch verändern. Dieselbe Sorte kann je nach Wärmebehandlung sehr unterschiedlich funktionieren.
Kritisches Verständnis
Eine C45-Welle 'wie geschmiedet' mit 600 MPa Zugfestigkeit kann abgeschreckt und angelassen werden, um 900+ MPa zu erreichen - fast 50% stärker aus demselben Material!
Wärmebehandlungsverfahren
Normalglühen
Verfahren: Erhitzen über Umwandlungstemperatur, Luftabkühlung
Wirkung: Verfeinert Kornstruktur, verbessert Gleichmäßigkeit
Typischer Einsatz: Nach dem Schmieden zur Spannungsentlastung und Verbesserung der Bearbeitbarkeit
Glühen
Verfahren: Erhitzen und sehr langsame Abkühlung (oft im Ofen)
Wirkung: Erweicht Material, maximiert Duktilität
Typischer Einsatz: Vor Bearbeitungs- oder Umformvorgängen
Abschrecken & Härten
Verfahren: Erhitzen über Umwandlung, schnelle Abkühlung (Wasser/Öl)
Wirkung: Maximiert Härte (aber auch Sprödigkeit)
Typischer Einsatz: Für Teile mit hoher Verschleißfestigkeit
Anlassen
Verfahren: Wiedererhitzen von gehärtetem Stahl auf mittlere Temperatur
Wirkung: Reduziert Sprödigkeit, verbessert Zähigkeit bei guter Härte
Typischer Einsatz: Folgt fast immer dem Abschrecken; 'VH' ist die Standardkombination
Einsatzhärten (Aufkohlen)
Verfahren: Kohlenstoff in Oberfläche diffundieren, dann abschrecken
Wirkung: Harte, verschleißfeste Oberfläche mit zähem Kern
Typischer Einsatz: Zahnräder, Nockenwellen, Lageroberflächen
Spannungsarmglühen
Verfahren: Mäßiges Erhitzen (550-650°C), langsame Abkühlung
Wirkung: Entlastet innere Spannungen ohne größere Eigenschaftsänderungen
Typischer Einsatz: Nach dem Schweißen, nach der Bearbeitung
Eigenschaftsänderungen durch Wärmebehandlung
| Sorte | Wie geschmiedet / Normalisiert | Normalisiert | Vergütet |
|---|---|---|---|
| C45 / 1045 | ~600 MPa, 180 HB | ~620 MPa, 190 HB | 900+ MPa, 280+ HB |
| 42CrMo4 / 4140 | ~700 MPa, 210 HB | ~750 MPa, 230 HB | 1100+ MPa, 320+ HB |
| 34CrNiMo6 / 4340 | ~800 MPa, 240 HB | ~850 MPa, 260 HB | 1200+ MPa, 360+ HB |
Kostenüberlegungen: Intelligente Materialwahl treffen
Die Materialkosten variieren erheblich je nach Sorte und Verfügbarkeit. Das Verständnis von Kostenstrukturen hilft bei der Optimierung von Projektbudgets.
Relative Preisspannen (ungefähr)
| Stahlkategorie | Beispiele | Relative Kosten | Typischer Preis (Europa) |
|---|---|---|---|
| Niedriggekohlter Stahl | St37, C15, C22 | 1.0x | €600-900/ton |
| Mittelgekohlter Stahl | C45, 1045 | 1.2-1.4x | €720-1,260/ton |
| Legierter Stahl (Cr-Mo) | 42CrMo4, 4140 | 1.5-2.0x | €900-1,800/ton |
| Rostfrei (304/316) | 304, 316 | 3.0-4.0x | €1,800-3,600/ton |
| Duplex-Rostfrei | 2205 Duplex | 4.5-6.0x | €2,700-5,400/ton |
| Spezial-/Werkzeugstähle | Tool steels, super alloys | 8.0-20x+ | €4,800-18,000+/ton |
Versteckte Kostenfaktoren
- Bearbeitungskosten: Härtere Stähle = längere Bearbeitungszeit und Werkzeugverschleiß
- Wärmebehandlung: VH fügt €50-200/Teil hinzu, abhängig von Größe und Komplexität
- Ausschussrate: Höher für schwer zu bearbeitende oder spröde Materialien
- Lieferzeitauswirkung: Exotische Sorten können lange Lieferzeiten und Mindestbestellmengen erfordern
- Mindestbestellmengen: Spezialsorten haben oft hohe MOQs von Hütten
Kostenoptimierungsstrategien
Manchmal führt eine teurere Materialsorte zu niedrigeren Gesamtkosten:
| Szenario | Günstigere Sorte | Bessere Wertsorte | Warum besser? |
|---|---|---|---|
| Hochfeste Welle | C45 Q&T | 42CrMo4 N+T | Bessere Härtbarkeit, weniger Bearbeitungszeit, zuverlässigere VH-Ergebnisse |
| Milde Korrosionsumgebung | 316 Stainless | C45 + Coating | Kohlenstoffstahl ist 1/3 der Kosten; Beschichtung ist günstiger als Edelstahl |
| Mäßig belastetes Zahnrad | Tool Steel | 42CrMo4 Q&T | Werkzeugstahl ist übertrieben; 42CrMo4 bietet angemessene Eigenschaften zu niedrigeren Kosten |
Branchenspezifische Stahlempfehlungen
Verschiedene Branchen haben auf der Grundlage ihrer einzigartigen Anforderungen bevorzugte Stahlsorten entwickelt. Hier ist, was wo funktioniert:
Automobilindustrie
Häufige Sorten:
- 16MnCr5 / 5115 – Zahnräder, Getriebeteile (einsatzgehärtet)
- 42CrMo4 / 4140 – Kurbelwellen, Pleuelstangen
- C45 / 1045 – Allgemeine Wellen, Achsen
Warum diese? Hohe Ermüdungsbeständigkeit, gute Bearbeitbarkeit, kosteneffektiv für Serienproduktion.
Stromerzeugung & Energie
Häufige Sorten:
- 34CrNiMo6 / 4340 – Turbinenwellen, Rotoren (hohe Zähigkeit)
- 30CrNiMo8 / 4340 – Generatorwellen (große Schmiedestücke)
- X20Cr13 / 420 – Dampfventilkomponenten (Korrosion + Temp-Beständigkeit)
Warum diese? Hochtemperaturfestigkeit, Kriechfestigkeit, Zähigkeit für große Schmiedestücke.
Marine & Offshore
Häufige Sorten:
- 1.4401 / 316 – Pumpenwellen, allgemeine Marineanwendungen
- 1.4462 / 2205 Duplex – Offshore-Plattformkomponenten, überlegene Korrosionsbeständigkeit
- Alloy 625 / Inconel – Extreme Umgebungen (Tiefsee, Sauergas)
Warum diese? Korrosionsbeständigkeit ist von größter Bedeutung; Salzwasser ist extrem aggressiv.
Allgemeiner Maschinenbau
Häufige Sorten:
- C45 / 1045 – Standardwellen, Rollen
- 42CrMo4 / 4140 – Hochbelastete Zahnräder, kritische Komponenten
- St52-3 / A572 – Strukturkomponenten, Rahmen
Warum diese? Balance der Eigenschaften, Verfügbarkeit, Kosteneffizienz, breite Bearbeitbarkeit.
Chemie & Pharma
Häufige Sorten:
- 1.4571 / 316Ti – Lebensmittelgeeignete Ausrüstung, stabilisiert gegen interkristalline Korrosion
- 1.4539 / 904L – Aggressive chemische Umgebungen
- Hastelloy C-276 – Extreme Korrosion (Schwefelsäure, Chloride)
Warum diese? Chemikalienbeständigkeit und Sauberkeit (keine Kontamination) sind kritisch.
Häufige Fehler bei der Auswahl von Stahlsorten
Vermeiden Sie diese kostspieligen Fehler, die wir wiederholt in Beschaffungsprojekten sehen:
Top 6 Fehler
Unnötige exotische Sorten spezifizieren
Problem: Teure Spezialsorten spezifizieren, wenn Standardsorten ausreichen würden.
Lösung: Anforderungen sorgfältig prüfen. Benötigen Sie wirklich 4340, oder reicht 4140? Oft sind Designs über spezifiziert.
Wärmebehandlung ignorieren
Problem: Sorte ohne Definition des Wärmebehandlungszustands spezifizieren.
Lösung: Immer Zustand angeben: normalisiert, VH, geglüht, etc. Dieselbe Sorte kann sehr unterschiedliche Eigenschaften haben.
Nomenklatursysteme mischen
Problem: DIN- und AISI-Sorten austauschbar ohne Überprüfung verwenden.
Lösung: Richtige Querverweistabellen verwenden. '42CrMo4' und '4140' sind ähnlich, aber NICHT identisch in Zusammensetzungsgrenzen.
Bearbeitbarkeit vergessen
Problem: Sehr harte Sorten wählen, die teuer zu bearbeiten sind.
Lösung: Bearbeitungskosten berücksichtigen. Manchmal ist eine weichere Sorte mit größerem Querschnitt wirtschaftlicher.
Zu sehr auf Datenblätter verlassen
Problem: Mindesteigenschaften aus Datenblättern annehmen, ohne Variabilität zu berücksichtigen.
Lösung: Mit erfahrenen Lieferanten arbeiten, die tatsächliche erreichbare Eigenschaften in Produktionsschmiedestücken verstehen.
Regionale Verfügbarkeit ignorieren
Problem: Sorten spezifizieren, die in der Fertigungsregion ungewöhnlich sind.
Lösung: Lokale Verfügbarkeit prüfen. Verwendung regionaler Äquivalente kann erhebliche Kosten und Lieferzeit sparen.
Fehlerbehebung: Wenn Stahl nicht wie erwartet funktioniert
Manchmal erfüllen Teile nicht die Erwartungen. Hier ist, wie man häufige Probleme diagnostiziert:
| Symptom | Wahrscheinliche Ursache | Lösung |
|---|---|---|
| Teil riss während Bearbeitung oder Nutzung | Unsachgemäße Wärmebehandlung (zu hart/spröde), oder innere Defekte | Wärmebehandlungsprotokolle prüfen, Härteprüfung durchführen, ZfP-Inspektion auf Defekte |
| Härte zu niedrig nach Wärmebehandlung | Unzureichender Kohlenstoffgehalt, oder unsachgemäßes Abschrecken (Abkühlrate zu langsam) | Materialsorte über PMI oder Laboranalyse verifizieren, Wärmebehandlungsverfahren überprüfen |
| Übermäßiger Verschleiß im Betrieb | Härte zu niedrig, oder Oberfläche nicht einsatzgehärtet wie spezifiziert | Härte an Verschleißfläche verifizieren, prüfen ob Einsatzhärtung durchgeführt und Tiefe erreicht wurde |
| Unerwartete Korrosion | Falsche Sorte spezifiziert (nicht rostfrei), oder Sorte unzureichend für Umgebung | Sorte über PMI verifizieren, Umgebung beurteilen (Chloride? Temperatur?), auf höhere Legierung aufrüsten |
| Schweißrisse | Kohlenstoffgehalt zu hoch, oder unsachgemäßes Schweißverfahren (kein Vorwärmen) | Sorte bestätigen (hoher Kohlenstoff?), richtige Schweißverfahren mit Vorwärmen/PWHT implementieren |
| Ermüdungsversagen früher als erwartet | Oberflächenfinish zu rau, Spannungskonzentrationen, Einschlüsse, oder unsachgemäße Wärmebehandlung | Oberflächenfinish verbessern, Design auf Spannungskonzentrationen überprüfen, Materialsauberkeit prüfen |
Stahlnomenklatur entschlüsseln: DIN/EN vs. AISI/SAE
Eine der größten Herausforderungen in der internationalen Stahlbeschaffung ist die Navigation durch verschiedene Benennungssysteme. Hier ist Ihr Entschlüsselungsleitfaden.
🇪🇺 Europäisches System (DIN / EN / ISO)
Europa verwendet zwei parallele Systeme: Werkstoffnummern und Stahlnamen.
Werkstoffnummernsystem (Werkstoff-Nr.)
Ein 1.XXXX- und 2.XXXX-Nummerierungssystem, bei dem die Ziffern die Werkstoffgruppe angeben:
📋 Vollständiger Leitfaden für Werkstoffnummern
| Serie | Beschreibung | Beispiele |
|---|---|---|
| 1.0XXX | Grundkohlenstoffstähle, unlegierte Qualitätsstähle | 1.0038 (S235JR), 1.0503 (C45) |
| 1.1XXX | Automatenstähle (hoher Schwefel für Bearbeitbarkeit) | 1.1141 (11SMn30), 1.1191 (9SMnPb28) |
| 1.2XXX | Werkzeugstähle, Kalt- und Warmarbeit | 1.2343 (X38CrMoV5-1), 1.2379 (X153CrMoV12) |
| 1.3XXX | Wälzlagerstähle, hochkohlenstoffhaltige Chromstähle | 1.3505 (100Cr6), 1.3520 (100CrMn6) |
| 1.4XXX | Rostfreie und hitzebeständige Stähle | 1.4301 (304), 1.4401 (316), 1.4462 (2205) |
| 1.5XXX | Einsatzstähle (einsatzhärtende Sorten) | 1.5026 (20MnCr5), 1.5752 (15Mo3) |
| 1.6XXX | Vergütungsstähle (Abschreck- und Anlasssorten) | 1.6511 (28NiCrMo7-4), 1.6582 (34CrNiMo6) |
| 1.7XXX | Chromstähle (legierte Stähle) | 1.7131 (16MnCr5), 1.7225 (42CrMo4) |
| 1.8XXX | Nitrierstähle (oberflächenhärtende Legierungen) | 1.8509 (31CrMoV9), 1.8519 (34CrAlNi7-10) |
| 1.9XXX | Andere Sonderstähle und hochlegierte Güten | 1.9526 (X6CrNiTi18-10), special grades |
| 2.XXXX | Nichteisenmetalle (Kupfer, Nickellegierungen usw.) | 2.0060 (Cu-ETP), 2.4360 (Monel 400) |
💡 Wichtige Werkstoffnummern für den deutschen Maschinenbau
Diese Werkstoffnummern sind entscheidend bei der Arbeit mit deutschen Lieferanten und technischen Zeichnungen:
- 1.4301 (X5CrNi18-10 / 304) – Häufigster rostfreier Stahl, verwendet in Lebensmittelverarbeitung, chemischen Anlagen und allgemeinen korrosiven Umgebungen
- 1.7225 (42CrMo4 / 4140) – Das Arbeitspferd des deutschen Maschinenbaus - verwendet für hochfeste Wellen, Zahnräder und kritische Komponenten
- 1.8509 (31CrMoV9) – Premium-Nitrierstahl für Bauteile mit extrem hoher Oberflächenhärte (Warmarbeitswerkzeuge, Strangpressmatrizen)
Stahlnamenssystem
Beschreibende Namen basierend auf Zusammensetzung oder Eigenschaften. Format variiert nach Typ.
Beispiele
- C45 – C=Kohlenstoff, 45 = 0,45% Kohlenstoff (ungefähr)
- 42CrMo4 – 42=0,42% C, Cr=Chrom, Mo=Molybdän, 4=Legierungselementfaktoren
- X5CrNi18-10 – X=Hochlegiert, 5=0,05% C max, CrNi18-10 = 18% Cr, 10% Ni
- 16MnCr5 – 16=0,16% C, Mn=Mangan, Cr=Chrom, 5=Legierungsfaktoren
🇺🇸 Amerikanisches System (AISI / SAE)
Verwendet ein 4-stelliges System (manchmal 5 Stellen), das Legierungstyp und Kohlenstoffgehalt angibt.
AISI/SAE 4-stelliges System
Format: XXYY wobei XX = Legierungstyp, YY = Kohlenstoffgehalt (in Hundertsteln von %)
- 10XX – Einfacher Kohlenstoffstahl
- 11XX – Freiarbeitend (geschwefelt)
- 41XX – Chrom-Molybdän-Legierung
- 43XX – Nickel-Chrom-Molybdän-Legierung
- 52XX – Chromlegierung (Lagerstahl)
Edelstahlsorten
- 304 – 18% Cr, 8% Ni - häufigster austenitischer Edelstahl
- 316 – Ähnlich wie 304, aber mit Molybdän für überlegene Korrosionsbeständigkeit
- 410 – Martensitischer Edelstahl, härtbar
Beispiele
- 1045 – 10 = einfacher Kohlenstoff, 45 = 0,45% Kohlenstoff
- 4140 – 41 = Cr-Mo-Legierung, 40 = 0,40% Kohlenstoff
- 52100 – 52 = Chromstahl, 100 = 1,00% Kohlenstoff (Lagerstahl)
Querverweis: DIN ↔ AISI häufige Sorten
Dies sind ungefähre Äquivalente - immer genaue Zusammensetzungsanforderungen für kritische Anwendungen überprüfen.
| DIN/EN Name | Werkstoffnummer | AISI/SAE | Typ |
|---|---|---|---|
| C15 | 1.0401 | 1015 | Niedriggekohlter |
| C45 | 1.0503 | 1045 | Mittelgekohlter |
| 42CrMo4 | 1.7225 | 4140 | Legierter Stahl |
| 34CrNiMo6 | 1.6582 | 4340 | Hochfeste Legierung |
| X5CrNi18-10 | 1.4301 | 304 | Rostfrei Austenitisch |
| X5CrNiMo17-12-2 | 1.4401 | 316 | Rostfrei (Mo-verstärkt) |
| 16MnCr5 | 1.7131 | 5115 | Einsatzhärten |
| 100Cr6 | 1.3505 | 52100 | Lagerstahl |
Wichtiger Hinweis
Diese Umrechnungen sind ungefähr. Zusammensetzungsbereiche unterscheiden sich leicht zwischen Systemen. Für kritische Anwendungen genaue Chemieanforderungen mit Ihrem Metallurgen überprüfen.
So wählen Sie die richtige Stahlsorte: Ein Entscheidungsrahmen
Die Wahl der richtigen Stahlsorte erfordert das Ausbalancieren mehrerer Faktoren. Hier ist ein systematischer Ansatz:
Stellen Sie diese Fragen
- Was sind die Lastbedingungen?
Statisch, dynamisch, Stoß? Dies bestimmt Festigkeits- und Zähigkeitsanforderungen. - In welcher Umgebung wird das Teil betrieben?
Temperatur? Korrosive Chemikalien? Meeresexposition? Dies bestimmt, ob Edelstahl oder Beschichtungen benötigt werden. - Was sind die Verschleißanforderungen?
Hoher Verschleiß = höhere Härte erforderlich (Einsatzhärtung oder Durchhärtung). - Wie viel Bearbeitung ist erforderlich?
Umfangreiche Bearbeitung bevorzugt weichere, bearbeitbarere Sorten. - Was sind die Schweißanforderungen?
Signifikantes Schweißen begrenzt Kohlenstoffgehalt (< 0,25% C bevorzugt). - Was sind die Kosten- und Volumenbeschränkungen?
Hohes Volumen bevorzugt Standardsorten; niedriges Volumen kann Premium-Sorten tolerieren, wenn Eigenschaften gerechtfertigt sind.
Schneller Auswahlführer
| Anwendung | Empfohlene Sorte | Warum? |
|---|---|---|
| Strukturkomponenten, Rahmen | St37 / A36 | Niedrige Kosten, ausgezeichnete Schweißbarkeit, angemessene Festigkeit |
| Allzweckwellen | C45 / 1045 | Gute Balance aus Festigkeit, Bearbeitbarkeit, Kosten; leicht wärmebehandelt |
| Hochbelastete Zahnräder, kritische Wellen | 42CrMo4 / 4140 | Überlegene Härtbarkeit, hohe Festigkeit nach VH |
| Allgemeine korrosive Umgebungen | 1.4301 / 304 | Ausgezeichnete Korrosionsbeständigkeit, gute Formbarkeit, weit verbreitet |
| Marine, chemische Verarbeitung | 1.4401 / 316 | Überlegene Korrosionsbeständigkeit (Molybdängehalt) |
| Lagerkomponenten | 100Cr6 / 52100 | Sehr hohes Härtepotential, Verschleißfestigkeit |
Wie INTEG korrekte Materialauswahl sicherstellt
Materialsortefehler können extrem kostspielig sein. INTEGs Rolle bei der Materialverifizierung fügt kritischen Wert hinzu:
Materialverifizierung
Wir verlangen PMI (Positive Materialidentifikation) Prüfung für alle kritischen Komponenten zur Verifizierung der korrekten Sorte.
Prüfung von Werkszeugnissen
Wir überprüfen und validieren Werkszeugnisse (EN 10204 3.1 oder 3.2), um sicherzustellen, dass Zusammensetzung und Eigenschaften den Spezifikationen entsprechen.
Lieferantensortenkompetenz
Unsere geprüften Lieferanten verstehen sowohl europäische als auch amerikanische Nomenklatur und reduzieren Querverweisfehler.
Technische Beratung
Unsere metallurgische Expertise hilft Ihnen, die kosteneffektivste Sorte zu wählen, die Ihre tatsächlichen Anforderungen erfüllt.
Echtes Beispiel
Ein Kunde spezifizierte 4340 (teure Spezialsorte) für eine mäßig belastete Welle. Wir empfahlen 42CrMo4 (4140-Äquivalent), das alle Leistungsanforderungen bei 30% niedrigeren Materialkosten erfüllte. Tests bestätigten angemessene Eigenschaften und sparten €12.000 bei einer Charge von 50 Wellen.
Fazit: Stahlauswahl meistern
Das Verständnis von Stahlsorten ist grundlegend für erfolgreiche Komponentenbeschaffung. Die Tausende verfügbaren Sorten sollen nicht verwirren - sie existieren, weil verschiedene Anwendungen wirklich unterschiedliche Eigenschaften erfordern.
Wichtige Erkenntnisse
- Kohlenstoffgehalt ist der Haupttreiber von Festigkeit und Härte in nicht-rostfreien Stählen
- Wärmebehandlung kann Eigenschaften dramatisch verändern - gleiche Sorte, unterschiedliche Leistung
- Rostfreie Stähle bieten Korrosionsbeständigkeit, aber zu 3-4x den Kosten von Kohlenstoffstählen
- Europäische (DIN/EN) und amerikanische (AISI) Systeme sind unterschiedlich - Äquivalente sorgfältig prüfen
- Gesamtkosten beinhalten Material + Bearbeitung + Wärmebehandlung - manchmal sparen Premium-Sorten insgesamt Geld
- Mit sachkundigen Lieferanten arbeiten, die sowohl Metallurgie als auch praktische Fertigung verstehen
INTEG bringt über 50 Jahre Materialexpertise in jedes Beschaffungsprojekt ein und stellt sicher, dass Sie die richtige Sorte spezifizieren, verifiziertes Material erhalten und optimale Leistung zu wettbewerbsfähigen Kosten erzielen.
